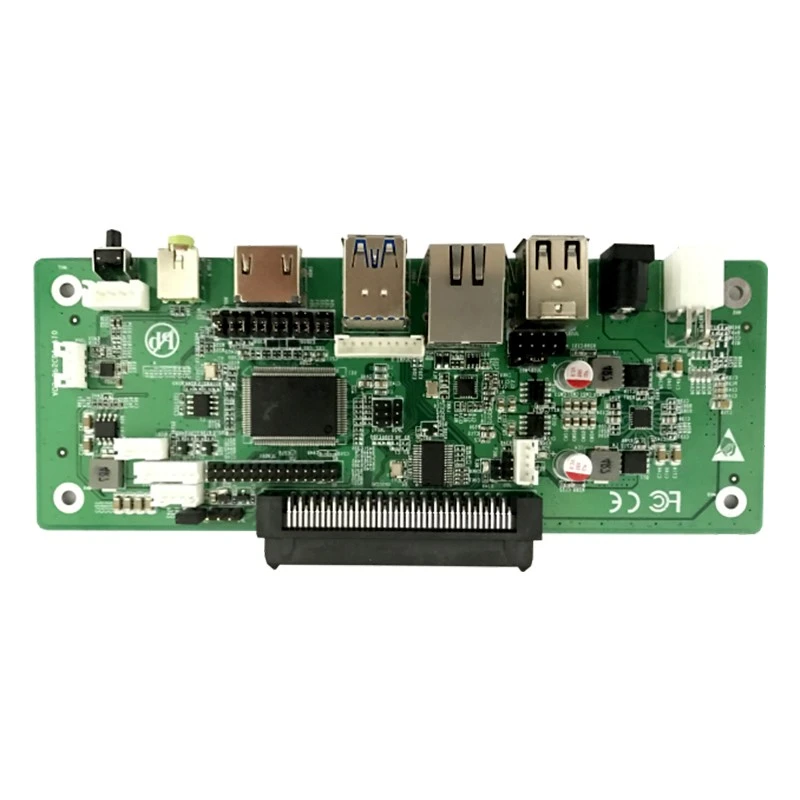

Tableau de commutation

Dafficher

JLVDS1

JS1-6

1 × LVDS1

1 × HDMI (en option)

LVDS/HDMIFonction Broches optionnelles

I/O

JUSBPWR1

USB2.0

USB 3.0

Interface Internet
Changer

JUART1

J-SW1

J-SW2

JO5

JP9

JP10

JBKLT1

JSPK

JDET

Interface OPS
Audio
JS1-JS5,JO6

1x3PIN USB live et no live en option (définition du signal : 1-2 live, 2-3 no live)
4 ports USB 2.0,
1 USB3. 0
Port réseau 1XRJ45 100 Mbits
1 commutateur XPOWER
1 × COM TTL (broche à 4 -, pas 2.0, définition du signal : VCC (5 V) GND U - TX U-RX)
1 × broche de commutation/réinitialisation (définition du signal : PS-ON, GND ; REST,GND)
1 × broche de détection de mise sous tension- (4 broches, définition du signal : PSON GND PSOK VCC3)
1 broche XHDMI CEC ; (NC CEC VCC)
Alimentation 1X3PIN 3,3 V/5 V en option (définition du signal : 3,3 V (1-2), 5 V (2-3))
Alimentation 1X2PIN 12V (définition du signal : 12V(1-2)JP9 avec les exigences de l'écran pour sélectionner la tension)
Alimentation de carte haute tension 1X6PIN (définition du Signal: 19V 19V PWM BLK_EN GND GND)
Amplificateur de puissance 1X4PIN 3W-4OHM (définition du signal : SPKR-SPKR + SPKL-SPKL +)
1X2PIN (Définition du signal : FAN_CTRL LED_DET)
OPS 80 broches
1 x interface standard LINE-OUT 3.5, prenant en charge la sortie double canal
Broche de sélection HDMI HDMI IN (1-2), LVDS (2-3), OUT (1-3)

Pfleur

Saisir

JACK DC (19 V, diamètre intérieur 2,5 mm)

Prise 4 broches intégrée (12 - 19V)

Pparamètres physiques

Dimension

Mini mince-ITX, 133 x 44 mm

Environnement

Température

Humidité

Température de fonctionnement : 0 degré ~ 60 degrés Température de stockage : -20 ~ 70 degrés.

5% ~ 90% Pas de condensation

Smodèle de bière

État

AOS-OPSCL1

JAE OPS 80PIN 2*USB2.0 1*USB3.0 Affichage et commandes LVDS en option

AOS-OPSCL1A

RJ45 GigE Vision 4*USB2.0 1*USB3.0 HDMI/LVDS affichage et commandes en option amplificateur de puissance 3 W
