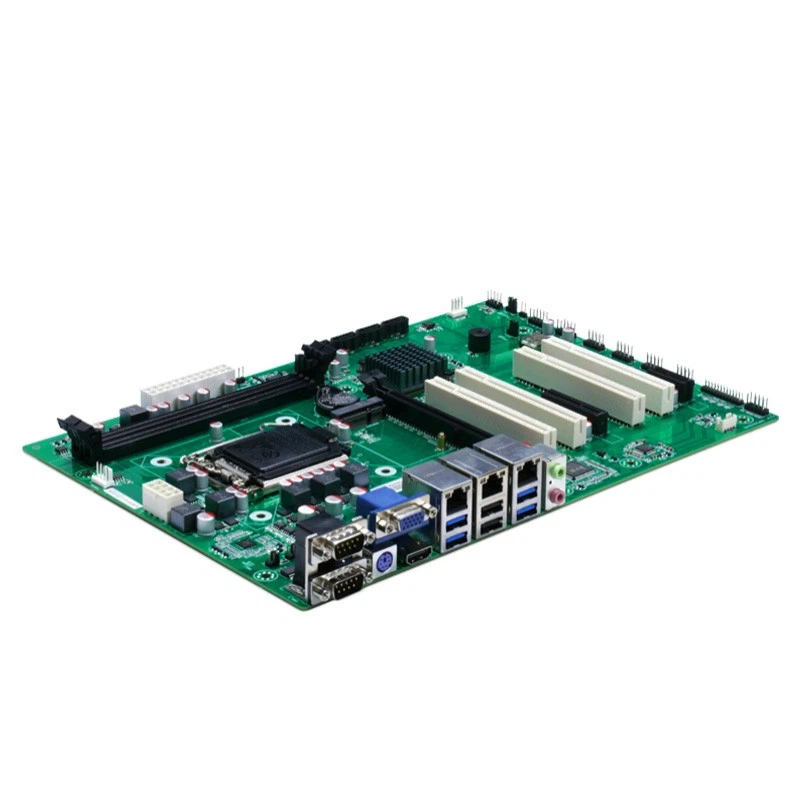

AOS-MSB75A est une carte mère ATX industrielle 4U conçue pour les contrôleurs, les serveurs de stockage et les systèmes informatiques embarqués. Il s'agit d'une plate-forme ATX de qualité industrielle-à faible consommation d'énergie-basée sur l'architecture de chipset Intel H61/B75, prenant en charge les processeurs Intel Ivy Bridge i3/i5/i7 de 2e à 3e génération avec socket LGA115x.
Il prend en charge la mémoire DDR3 multi-canal jusqu'à 16 Go, le double affichage (HDMI + VGA) et plusieurs emplacements d'extension PCI/PCIe, ce qui le rend adapté aux systèmes nécessitant plusieurs connexions USB, une extension flexible et une connectivité multi-périphérique fiable.
La carte mère prend également en charge Ethernet, le stockage SATA/mSATA et une conception d'E/S étendue, garantissant des performances stables dans des environnements industriels complexes.
Pour la fiabilité du système, il prend en charge les fonctions Wake-on-LAN, Power-On et Watchdog pour un fonctionnement stable à long-terme. Il est également certifié CE, FCC et ROHS, ce qui le rend adapté aux applications industrielles mondiales.
Spécification
|
Processeur
|
Processeur |
Compatible avec les processeurs Intel® Ivybridge-S Core™ i3/i5/i7/Xeon/Celeron/Pentium LGA115X |
|
Jeu de puces |
Intel® H61/B75 |
|
|
BIOS |
AMI 32 Mbit, prend en charge le démarrage sans disque, le réveil sur le réseau, la mise sous tension, le chien de garde, etc. |
|
|
Mémoire |
Capacité |
4 Go de mémoire DDR3 1333/1 600 MHz, 16 Go maximum |
|
Magasinâge |
Interface SATA Interface MSATA |
4*SATA 1 * MSATA |
|
afficher |
Graphique Sortir |
Graphiques intégrés au processeur Graphiques HD Affichage simple VGA+HDMI, double affichage (affichage identique/asynchrone) 1 × VGA (résolution maximale prise en charge : 1920 × 1080) 1 × HDMI (résolution maximale prise en charge : 1920 × 1080) 3 × INTEL I211AT 10/100/1000M (LAN RJ45) |
|
Internet |
Ébrécher |
3 × INTEL I211AT 10/100/1000M (LAN RJ45) |
|
I/O |
USB 3.0 USB2.0 PS/2 COMPort Audio |
4x USB3.0 2 × USB2.0 1 × clavier et souris PS/2 2 × interfaces COM 1 × LINE-OUT & MIC-IN avec audio hi-fi à 6-canaux intégrés |
|
Fonctions embarquées |
Port COM USB2.0 PF GPIO PCIE |
4*RS232 4 * USB2.0 1*FP 1 * GPIO (4 entrées 4 sorties) 1 * PCIE3.0X16 1 * PCIe X4 1 * PCIE X1 4*PCI |
|
Alimentation |
Saisir Consommation électrique nominale |
ATX 1*24 broches +1* 8 broches 200W |
|
chien de garde |
Sortir intervalles |
Interruption, redémarrage du système Intervalle de synchronisation de 255 niveaux |
|
Paramètres physiques |
Dimensions |
305 mm (L) x 245 mm (l) |
|
Eenvironnement |
Température Humidité |
Température de fonctionnement : 0 degré ~ 50 degrés Température de stockage : -20 ~ 70 degrés 5 % à 90 % sans-condensation |
|
Osystème de fonctionnement |
Version |
Windows 10/Windows 7/Windows8/Linux |
Informations de commande
|
Modèle de vente |
Description |
|
AOS-MSB75A1 |
Cartes mères série à port unique |
|
AOS-MSB75A3 |
Cartes mères série 3 ports |
Zonedeapplication
Convient pour l'éducation, les restaurants, les hôtels, les centres commerciaux, les réunions d'entreprise, les affaires gouvernementales et d'autres domaines.
